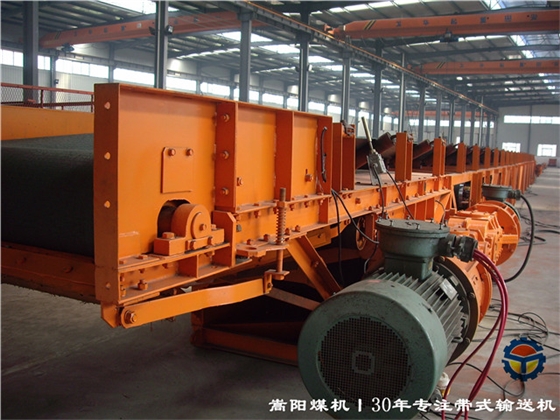

带式输送机是由上下托辊支承的作为承载构件和牵引构件的输送带，绕过头、尾滚筒形成闭合环路的输送机械，它借助于驱动滚筒与输送带之间的摩擦来传递动力，实现物料输送。带式输送机主要组成如下图所示。

关于带式输送机的结构及工作原理

一、带式输送机的类型及适用条件

带式输送机按牵引方式不同，可分为滚筒驱动式和钢丝绳牵引式两类。一般矿井采区多用滚筒驱动式，大巷中使用较多的也是滚筒驱动式，但也有用钢丝绳牵引式的，主井带式运输一般采用钢丝绳牵引式。

带式输送机既可用于水平运输，又可用于倾斜运输。当用于倾斜运输时其倾角受到一定限制。通常情况下，倾斜向上运输时的倾角不超过18度，向下运输时的倾角不超过15度。为减小输送带的严重磨损，带式输送机不宜运送有棱角的货物。　

二、带式输送机的结构及工作原理　

（一）带式输送机的组成　

带式输送机的组成部分有：机头部（　包括电动机、传动装置、滚筒等）、机身部（包括机架、托辊）、机尾部、胶带、附属装置（包括拉紧装置、清扫装置、制动装置等）等
