二运皮带机是什么?悬挂桥式皮带转载机结构与工作原理

文章出处:责任编辑:查看手机网址
扫一扫!二运皮带机是什么?悬挂桥式皮带转载机结构与工作原理扫一扫!
人气:-发表时间:2018-01-09 08:00【

二运皮带机

二运皮带机丨综掘机挖煤机装渣机悬挂桥式皮带转载机介绍

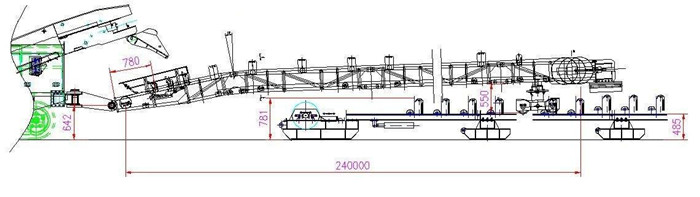

ZWY系列装渣机(挖掘式装载机)、三节臂挖煤机、掘进机、履带式钻装机、巷道修复机、掘锚机(掘锚一体机)、ML系列连续采煤机(连采机)、TBM系列盾构机(掘进机)连接移动型二运皮带转载机(也叫桥式皮带转载机)最大的作用就是使其采掘装运连续性作业,起到缓冲的作用。掘进机搭载二运皮带机图纸

因为每次放炮前采掘装运设备都必须退出30米的安全距离,不然设备会受到严重的损坏;或者掘进机等直接采掘设备随着不断向前掘进延深延长,这就给运输设备(如主皮带输送机、刮板输送机、梭式矿车、各种方式的矿车等)提出难题了,因为像主皮带输送机或刮板输送机都是固定的,不能移动的,为了避免放炮受到损坏,而不能装到采掘面迎头太近,这就要求有一个中转设备配套解决随着采掘装运设备随时移动避开放炮,装载料渣岩土时是又能移动和延长延深到迎头掌子面,又能在装载运输时搭接到主运输设备上,这个中转设备就叫悬挂连接移动式二运皮带转载机。它的功能就是能随时移动,也就是架在主运输设备上,把主皮带输送机、刮板输送机、各种方式的矿车等运输工具藏在二运皮带转载机的机架下面或衔接其中,可来回移动伸缩卸料的功能作用。

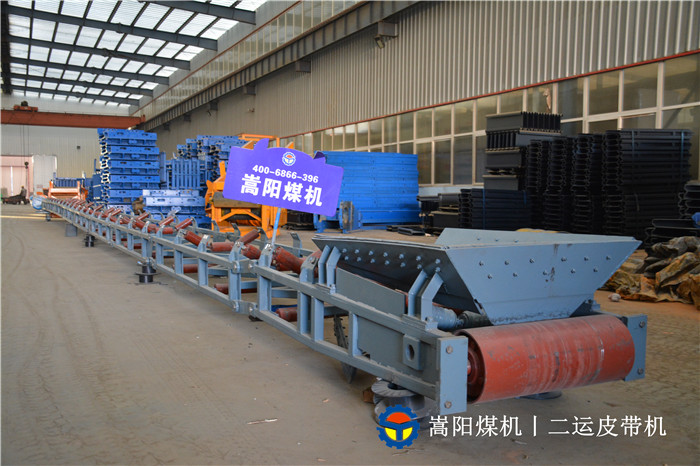

桥式皮带转载机

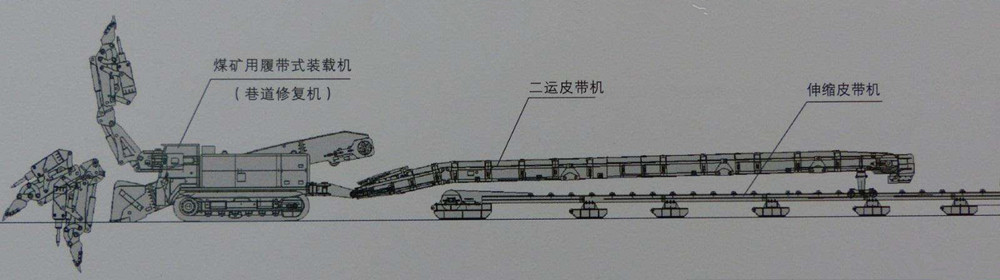

二运皮带机丨综掘机挖煤机装渣机悬挂桥式皮带转载机运输方案

二运皮带机与矿车运输之间的搭接装置,因为装渣机或掘进机尾部的输送槽最多只能一次装2个矿车,达不到装载效果,就必须提高运输量,使其连续作业的要求,提高运输量目前只有增加矿车数量,为了能一次装5个12个矿车,一种新型皮带转载机(全名叫综掘机挖煤机装渣机悬挂桥式皮带转载机,也叫带式转载机),就能让所有矿车全部藏到皮带转载机机架下面,然后再一个一个的拉出来接矿接渣。这样既到达连续性要求,又提高了运输量,装载与运输匹配又最佳,又不要改变施工工艺。这种方式多用在平巷掘进或小坡度(15度以下)的斜井掘进配套与履带式扒渣机、掘装一体扒渣机(挖煤机)、悬臂式掘进机或盾构机等采掘设备搭接各种运输方式的联合主皮带输送机、刮板输送机、曲轨侧卸式矿车、梭式矿车、小型翻斗式矿车连接成套掘、装、运高效连续性作业线的工艺。

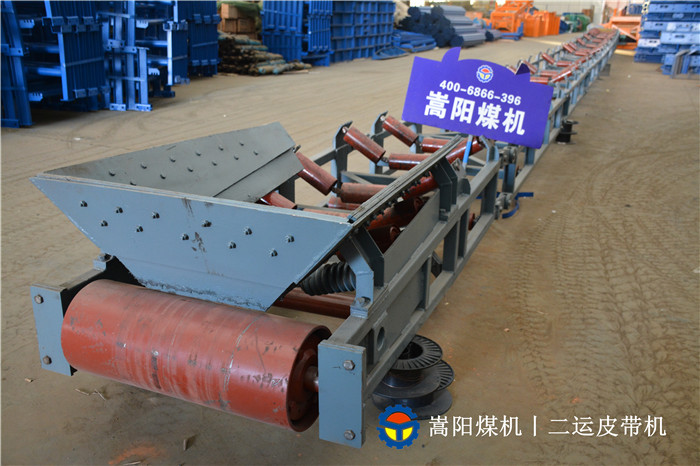

二运皮带转载机机尾

这种悬臂式掘装设备牵引与后配套综掘机挖煤机装渣机悬挂桥式皮带转载机(二运皮带转载机)之间的搭接装置,Mobile Belt Conveyor它由底座、连接架、销轴和开口销组成。2个底座分别焊接在皮带转载机的头部,另外2个底座分别焊接在挖掘式装载机或掘进机机架的尾部,通过4根销轴和4个开口销,把底座与连接架联为一体。用于综掘工作面与掘进机械配套的桥式皮带转载机,由机头、机架、机尾搭接可伸缩带式输送机的连接装置、机头与掘进设备的联接机构、托辊及输送带等构成。加厚的机架为架间对接面由螺栓固联的刚性梁结构。机头与掘进机械的联接为插销万向吊挂式联接机构,由搭接杆4、球头6、球座5等构成。搭接杆4固联在掘进机1尾部,球头6通过杆部固连在搭接杆4上,球座5固联在转载机2的机头上且位于搭接杆4上方,插销6装配在球座5内。该二运皮带转载机的机架刚度和强度高,消除了原铰接梁结构易塌腰和扭曲的缺陷,能满足掘锚一体机安装刚性吸风筒的要求。插销挂式联接机构可保证其与掘进机在任意方向的摆动,提高对巷道仰俯和左右倾斜变化的适应性。

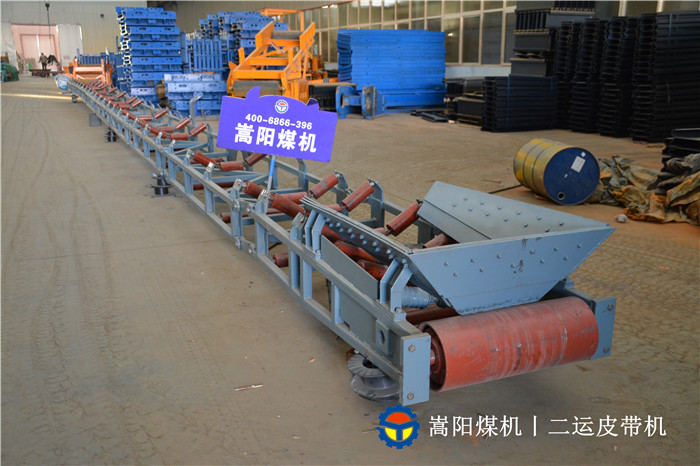

悬挂桥式皮带转载机

二运皮带机丨综掘机挖煤机装渣机悬挂桥式皮带转载机结构

本综掘机挖煤机装渣机悬挂桥式皮带转载机优点是:结构简单,仅采用机械联接方式就实现了扒渣机后配套皮带转载机的悬挂搭接,该搭接装置专用于扒矿机后配套皮带转载机采用悬挂式结构的工况,可根据后配套运输设备不同,调整皮带装载机的卸载高度,限制后配套皮带转载机相对于挖斗装渣机的左右摆动,可靠性高;采用加厚的连接架由工字钢与槽钢焊接成梯子型结构,因为桥式跨越越长,对刚性强度要求更高,充分利用了工字钢和槽钢的最大抗弯截面,搭接装置重量小,刚性好。

机械施工务必求配套合理、实用,以充分发挥机械化施工的整体效率,不能只单个设备先进,而后配套不相匹配是体现不出效率的。施工方案的选定是整个工程全面综合性的施工决策,是工程快速、保质量、保成本、保安全风险、保高收益、技术方案、技术措施的核心。合理的开挖方式,适宜的开挖方法,可靠的支护措施,最佳的掘、装、运结合相配套的机械化作业线。

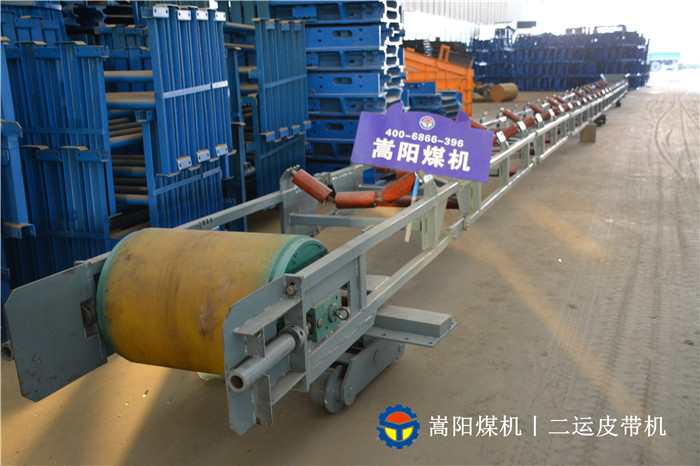

掘进机搭载输送机
