煤矿用刮板机的构成

文章出处:责任编辑:查看手机网址
扫一扫!煤矿用刮板机的构成扫一扫!
人气:-发表时间:2016-01-03 15:22【

   刮板机,也称为刮板输送机,主要用于煤矿井下缓倾斜薄煤层及中原煤层采煤工作面输送煤炭。本产品具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点,其型式、尺寸和主要技术性能符合MT/T105-93《矿用刮板输送机型式与参数》的规定。

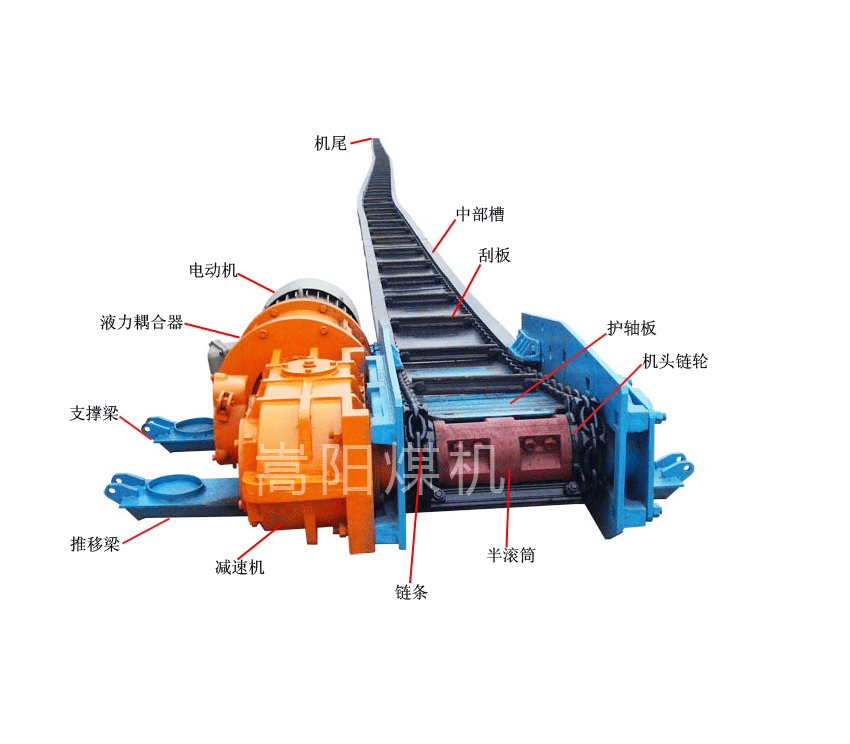

刮板机构成



主要部分结构、性能说明

1、总体结构:本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾、左右挡板等部件组成。

2、主要部件结构及工作原理

传动部:传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成,联结罩将电动机、减速器连成一个整体,动力通过减速器传递至链轮,链轮带动刮板构成封闭式无极传动链,从而起到运输煤炭的作用。

3减速器:减速器为三级圆锥圆柱齿轮传动,传动功率40kw,传动比24.564。为保证轴承正常运转,应对轴承的轴向游隙进行适当调整:第一轴为 0.04--0.1;第二轴为0.08—0.15;第三轴为0.07—0.15;第四轴为0.2—0.4,圆弧伞齿轮的轴向位置也应适当调整,以保证合理的啮合侧隙和接触斑点,其啮合侧隙不小于0.17mm,接触斑点沿齿长和齿高方向不少于50%。第一轴轴向游隙可通过调整螺母进行调整,第二、三、四轴轴向游隙用调整垫进行调整。

4、链轮:链轮半滚筒组成一体,为刮板链传递动力。

5、机头架:机头架由侧板、底板等零件组焊而成,其侧面分别用以固定减速器和盲轴总成,尾端与过渡槽连接。

6、盲轴:盲轴由轴承座、盲轴等零件组成,其主要作用是支撑链轮。

7、紧链器:紧链器由偏心轮、外壳、闸带、制动轮等零件组成,通过闸带抱紧制动轮实现制动,并与紧链挂钩配合使用,起到张紧刮板链的作用。

8、过渡槽:过渡槽由槽帮钢和中板组焊而成,是机头架和中部槽的过渡连接装置。

9、中部槽:中部槽是刮板输送机的重要组成部分,由槽帮钢、中板、连接销组焊而成,中部槽与中部槽之间通过连接销实现纵向连接。

10、刮板链:刮板链由圆环链、刮板、连接环、螺栓组装而成,刮板材料为轧制型钢,带有斜面的一侧与中部槽中板接触,起到刮煤作用,连接环凸起部分起导向作用。

11、机尾:机尾由机尾架和机尾轴组装而成,是刮板链回转的导向机构。亦可采用双驱动方式即机头、机尾均为传动部,可使整机铺设长度增到160m。

注:采用双驱动方式时只能共用一套电控装置,先将首尾传动部调至转向一致后方可开机,否则,将造成拉断刮板链或损坏传动部等事故发生。

12、左右挡板:刮板输送机出厂时一般不配置左右挡板,若用户需要可特殊定货。


刮板输送机构成

刮板输送机的工作原理

将敞开的槽体,作为煤炭、矸石或物料等的承受件,将刮板固定在链条上(组成刮板链),作为牵引构件。当机头传动部启动后,带动机头轴上的链轮旋转,使刮板链循环运行带动物料沿着槽体移动,直至到机头部卸载。刮板链绕过链轮作无级闭合循环运行,完成物料的输送。


嵩阳煤机,30年专注生产矿用输送机,2600家矿山的好伙伴,欢迎新老客户前来考察指导。

6355423493291640706658200.jpg技术参数 /   TECHNICAL PARAMETERS
型 号设计长度(m)输送量(t/h)链速(m/s)装机功率(kw)圆环链规格(mm)中部槽规格(mm)
SGD40/5.5V40400.55.5板式链2000×237×330
SGD280/7.540300.637.510×40-B1200×280×125
SGD280/1160300.631110×40-B1200×280×125
SGD320/17B80400.591714×50-B1200×320×150
SGD320/18.580400.5918.514×50-B1200×320×150
SGD320/22100400.592214×50-B1200×320×150
SGD420/2280600.662214×50-C1200×420×150
SGD420/30100800.663018×64-B1200×420×150
SGB320/18.580400.5918.514×50-B1200×320×150
SGB420/2280800.882214×50-B1200×420×150
SGB420/30100800.883014×50-B1200×420×150
SGB520/301001000.883014×50-B1200×520×150
SGB420/40X1001000.864018×64-B1500×420×180
SGB520/401001200.864018×64-B1500×520×180
SGB620/40T1001500.864018×64-B1500×620×180
SGB620/80T1601500.862×4018×64-C1500×620×180
SGB630/150C2002500.862×7518×64-C1500×630×190
SGB630/1801504000.922×9022×86-C1500×630×222
SGD630/1801504000.922×9026×92-C1500×630×222
SGD630/2201504001.072×11026×92-C1500×630×222
SGB630/2201504501.02×11022×86-C1500×630×222
SGZ630/2201504501.02×11022×86-C1500×630×222
SGZ630/2642004500.952×13222×86-C1500×630×222
SGZ730/2201805001.02×11022×86-C1500×730×222
SGZ730/2642005001.122×13222×86-C1500×730×222
SGZ730/3202007000.952×16026×92-C1500×730×275(铸焊)
SGB764/2641506001.122×13222×86-C1500×764×222
SGZ764/2641506000.952×13226×92-C1500×764×222
SGZ764/320D2007000.952×16026×92-C1500×764×300(铸焊)
6355423493291640706658200.jpg注:可根据用户要求设计制作刮板输送机
