中双链刮板机、边双链刮板输送机、中单链输送机有什么不同?(图)

文章出处:责任编辑:查看手机网址
扫一扫!中双链刮板机、边双链刮板输送机、中单链输送机有什么不同?(图)扫一扫!
人气:-发表时间:2017-10-10 08:00【

中双链刮板机、边双链刮板输送机、中单链输送机有什么不同?(图)

嵩阳煤机生产的煤矿井下用刮板输送机从结构形式上可分为轧制和整体铸焊两种形式,从刮板链形式可分为:中单链、中双链、边双链三种形式,嵩阳煤机先为大家说明下什么是中单链(SGD)、中双链(SGZ)和边双链(SGB)型刮板输送机。

执行标准:MT/T105-2006《刮板输送机通用技术条件》轧制槽帮和冷压槽帮的刮板输送机型号编制方法如下:

刮板输送机型号编制方法

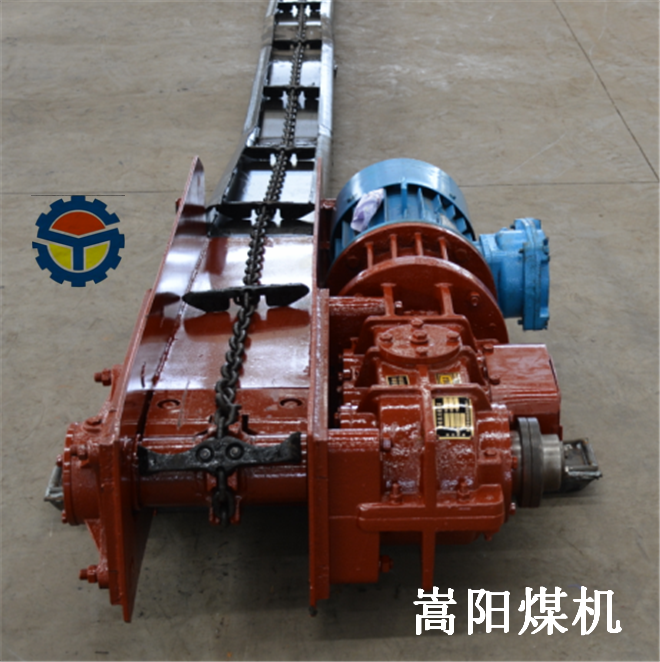

中单链型刮板输送机:刮板在中部槽内起导向作用,刮板上的链条位于刮板中心的刮板输送机。

中单链型刮板输送机

中单链型刮板输送机

中双链型刮板输送机:刮板在中部槽内起导向作用,刮板上的两股链条中心距不大于中部槽宽度的20%的刮板输送机。

中双链型刮板输送机

中双链型刮板输送机

中双链刮板机

中双链刮板机

边双链型刮板输送机:链条和连接环在中部槽内起导向作用,刮板上的链条位于刮板两端的刮板输送机。

边双链刮板机

边双链型刮板输送机

边双链型刮板输送机

边双链刮板机

嵩阳煤机提供的煤矿常用单双链刮板输送机型号技术参数,SGB,SGD,SGZ煤矿用刮板机,单双链条刮板输送机,煤矿井下巷道用刮板输送机主要用于煤矿井下缓倾斜薄煤层及中原煤层采煤工作面输送煤炭。本产品具有运输力强、传动平稳、结构简单、装拆方便、易于维护、安全可靠等特点,其型式、尺寸和主要技术性能符合MT/T105-93《矿用刮板输送机型式与参数》的规定。

型 号设计长度(m)输送量(t/h)链速(m/s)装机功率(kw)圆环链规格(mm)中部槽规格(mm)
SGD40/5.5V40400.55.5板式链2000×237×330
SGD280/7.540300.637.510×40-B1200×280×125
SGD280/1160300.631110×40-B1200×280×125
SGD320/17B80400.591714×50-B1200×320×150
SGD320/18.580400.5918.514×50-B1200×320×150
SGD320/22100400.592214×50-B1200×320×150
SGD420/2280600.662214×50-C1200×420×150
SGD420/30100800.663018×64-B1200×420×150
SGB320/18.580400.5918.514×50-B1200×320×150
SGB420/2280800.882214×50-B1200×420×150
SGB420/30100800.883014×50-B1200×420×150
SGB520/301001000.883014×50-B1200×520×150
SGB420/40X1001000.864018×64-B1500×420×180
SGB520/401001200.864018×64-B1500×520×180
SGB620/40T1001500.864018×64-B1500×620×180
SGB620/80T1601500.862×4018×64-C1500×620×180
SGB630/150C2002500.862×7518×64-C1500×630×190
SGB630/1801504000.922×9022×86-C1500×630×222
SGD630/1801504000.922×9026×92-C1500×630×222
SGD630/2201504001.072×11026×92-C1500×630×222
SGB630/2201504501.02×11022×86-C1500×630×222
SGZ630/2201504501.02×11022×86-C1500×630×222
SGZ630/2642004500.952×13222×86-C1500×630×222
SGZ730/2201805001.02×11022×86-C1500×730×222
SGZ730/2642005001.122×13222×86-C1500×730×222
SGZ730/3202007000.952×16026×92-C1500×730×275(铸焊)
SGB764/2641506001.122×13222×86-C1500×764×222
SGZ764/2641506000.952×13226×92-C1500×764×222
SGZ764/320D2007000.952×16026×92-C1500×764×300(铸焊)

注:可根据用户要求设计制作刮板输送机
