DSJ可伸缩带式输送机系列(DSJ65,DSJ80,DSJ100,DSJ120)

产品分类: 带式输送机
    嵩阳煤机DSJ可伸缩带式输送机(包含DSJ65,DSJ80,DSJ100,DSJ120)在煤矿井下生产中,因具有输送效率高、运行阻力小、耗电量低、工作噪声小、对煤炭的磨损及破碎少,以及运输距离长等优点,而在采煤工作面的顺槽运输及巷道掘进的采掘盘区运输中得到了广泛应用。DSJ可伸缩带式输送机主要由机头传动装置、 转向装置、 储带仓架、 游动小车、 液压自控张紧装置、 机尾等构成。在原有的输送机基础之上增加了储带仓部分,使带式输送机可以在安装完成之后延长20~40m,方便井下煤矿运输。
    订购热线:400-6866-396

      皮带输送机价格丨皮带机厂家直接报价丨1000米皮带机多少钱?

      皮带输送机价格 750米DSJ80皮带机价格 输送机厂家报价

      带式输送机价格丨嵩阳煤机1~20公里DSJ可伸缩带式输送机报价

      6355423493291640706658200.jpg嵩阳煤机DSJ可伸缩带式输送机产品介绍 / PRODUCT APPLICATION

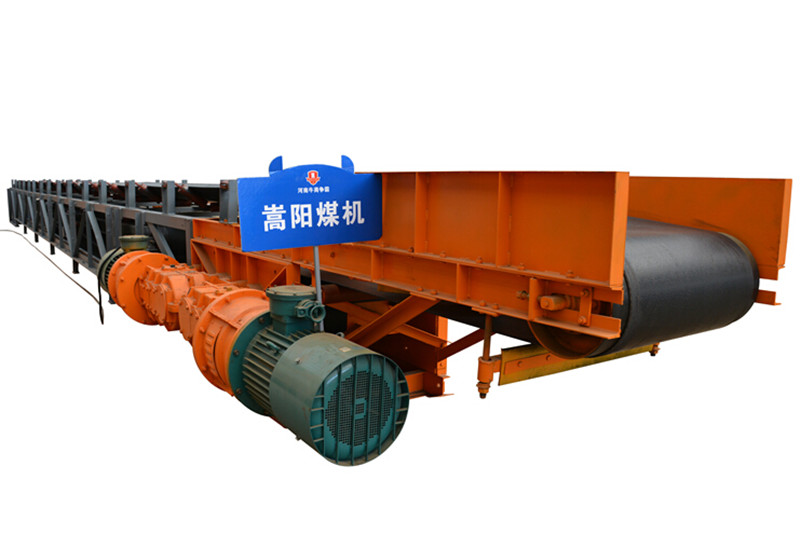

      DSJ可伸缩带式输送机

      嵩阳煤机DSJ可伸缩带式输送机(包含DSJ65,DSJ80,DSJ100,DSJ120)在煤矿井下生产中,因具有输送效率高、运行阻力小、耗电量低、工作噪声小、对煤炭的磨损及破碎少,以及运输距离长等优点,而在采煤工作面的顺槽运输及巷道掘进的采掘盘区运输中得到了广泛应用。DSJ可伸缩带式输送机主要由机头传动装置、转向装置、储带仓架、游动小车、液压自控张紧装置、机尾等构成。

      DSJ可伸缩带式输送机总机布置图

      1.机头传动装置

      机头传动装置主要包括卸煤装置、机头架及驱动装置。

      DSJ可伸缩带式输送机机头传动装置示意图

      卸煤装置安装在机头部的前端,设计中伸出去一个卸载臂,卸载重段皮带运来的负载,可以使卸煤工作更加简单、方便。为延长皮带使用寿命,通过在卸载滚筒下面设计皮带清扫装置,清除残留在皮带上的杂质。机头架由传动机架、一主一副传动滚筒组成,在前端联接卸载架,驱动部在左侧。主、副滚筒分别由两台减速器带动,转动方向相反,可以保证两滚筒以等速运转,满足传动设计要求。主、副传动滚筒采用包胶工艺来增大摩擦力,使机头传动更加可靠、稳定。

      驱动装置由电动机、联轴器和减速器构成。通过法兰联接电动机与减速器,传递扭矩大,通过联轴器将减速器输出轴和传动滚筒联接,便于日常维护。减速机和电机通过底座安装在地面上。

      2.张紧装置

      张紧装置包括改向滚筒、游动小车、张紧油缸支架、固定滑轮底架、液压油缸等,在储带装置的后部,装有张紧小车,通过液压控制张紧装置,张力缓冲器的作用是让胶带在启动时始终保持一定的张力,以减少胶带的下垂度和胶带层间的拍打。

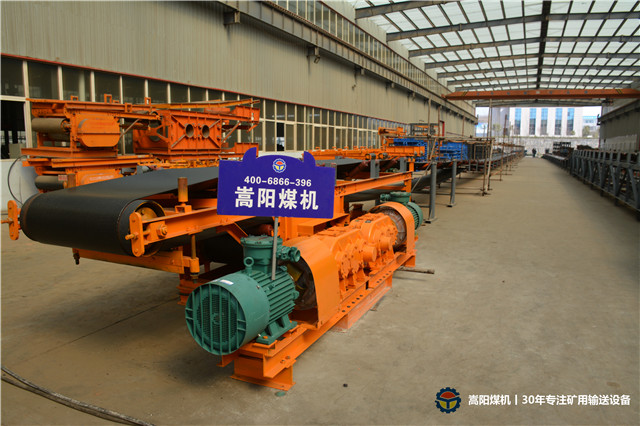

      DSJ65伸缩皮带机

      嵩阳煤机DSJ可伸缩带式输送机采用液压自动式拉紧装置的优点是:

      ① 根据带式输送机张力的需要来调节启动拉力和正常运行拉力,满足启动的要求;

      ② 油缸的快速伸缩补偿了部分输送带的弹性振荡,减小或避免了启动冲击动负荷,实现平稳启动,避免了拉紧装置对输送带的过张紧现象;

      ③ 当皮带断裂时,通过断带检测信号,控制输送机自动停机;

      ④ 当输送带打滑时,能够自动增加拉紧力保证运输机正常运行;

      ⑤ 可实现拉紧装置远程控制。预留接口可与集控装置连接。

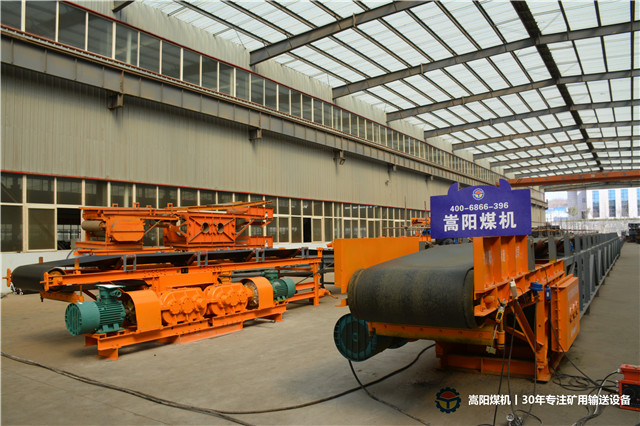

      DSJ80可伸缩皮带输送机

      3.中间架

      中间架在机头架和机尾之间,装有平下托辊和槽形铰接托辊,是皮带运输机的主要部件, 其主要作用是支承重载皮带和回空皮带。中间架设计采用140槽钢、工字钢支架无螺栓结构,该结构托辊悬挂方便,非常利于维护拆装,槽形托辊的槽形角随着载荷多少而变化,对于减小冲击振动和加大运输量及减少皮带跑偏具有一定的作用。

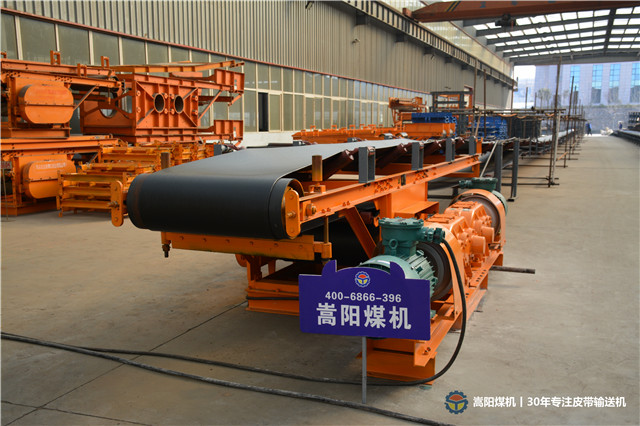

      DSJ100伸缩皮带机

      4.机尾

      机尾包含机尾架、机尾滚筒、缓冲托辊、清扫器等部分。在滚筒前设计清扫机构,清除回空皮带上的煤末。嵩阳煤机缓冲托辊可以缓冲胶带输送机受到的冲击,延长皮带使用寿命,结构可以防水。

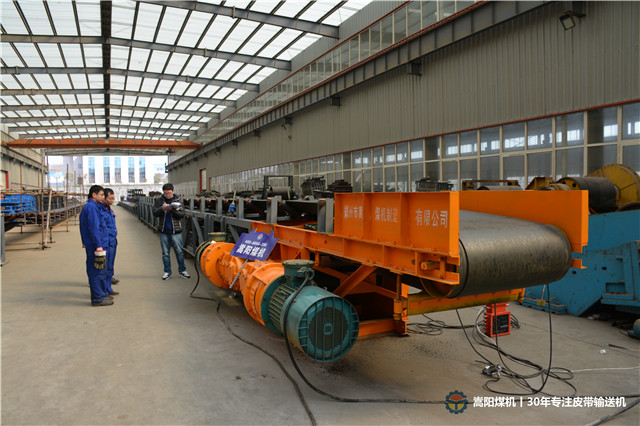

      DSJ1200伸缩输送机

      6355423493291640706658200.jpgDSJ可伸缩带式输送机型号分类 /MODEL CLASSIFICATION

      执行标准:MT/820-2006、MT/T901-2000《煤矿用带式输送机技术条件》 带式输送机型号编制方法如下:

      可伸缩带式输送机

      按使用条件分类为:水平运输、上山运输、下山运输、双向运输、机头驱动、多点驱动;

      按结构特征分类为:伸缩带式输送机、固定落地带式输送机、绳架吊挂带式输送机、钢缆牵引带式输送机、管架快接机身带式输送机、槽钢式角铁机身带式输送机、管筒状带式输送机;

      按型号分类为:DTL固定落地带式输送机、DSJ伸缩钢架带式输送机、DTC通用深槽带式输送机、DTS通用绳架带式输送机;

      6355423493291640706658200.jpgDSJ可伸缩带式输送机设备特点 / PRODUCT CHARACTERISTIC

      ● 输送能力强,输送距离远

      ● 结构简单,易于维护

      ● 成本低,通用性强

      ● 输送平稳,物料与输送带没有相对运动,能够避免对输送物的损坏

      ● 实现程序化控制和自动化操作

      6355423493291640706658200.jpgDSJ可伸缩带式输送机常用规格 / PRODUCT  SPECIFICATIONS

      规格:标准输送带宽度为500mm、650mm、800mm、1000mm、1200mm、1400mm等,也可按客户需求采用其它特殊规格。

      6355423493291640706658200.jpgDSJ可伸缩带式输送机技术参数 /   TECHNICAL PARAMETERS

      DSJ可伸缩带式输送机技术参数

        输送量(t/h)带宽带速输送长度滚筒直径托辊直径贮带长度机尾长度搭接轨距装机功率
      DSJ65/20/2Χ302006501.63600Φ450Φ8950129002Χ30
      DSJ65/20/2Χ372006501.63800Φ450Φ8950129002Χ37
      DSJ65/10/401006502600Φ500Φ891001290040
      DSJ65/20/2Χ402006502800Φ500Φ89100129002Χ40
      DSJ65/20/2Χ5520065021200Φ500Φ89100129002Χ55
      DSJ80/30/2Χ303008001.63500Φ450Φ89501211002Χ30
      DSJ80/40/404008002250Φ500Φ8910012110040
      DSJ80/40/2Χ404008002500Φ500Φ891001211002Χ40
      DSJ80/40/2Χ40P4008002500Φ500Φ891001211002Χ40
      DSJ80/40/2Χ554008002700Φ500Φ891001211002Χ55
      DSJ80/50/2Χ755008002800Φ630Φ89501211002Χ75
      DSJ80/40/2Χ9040080021200Φ630Φ89501211002Χ90
      DSJ80/40/2Χ11040080021400Φ630Φ891001511002Χ110
      DSJ100/63/2Χ7563010002650Φ630Φ108501213622Χ75
      DSJ100/63/12563010002500Φ630Φ108100151362125
      DSJ100/80/2Χ12580010002900Φ630Φ1081001513622Χ125
      DSJ100/80/2Χ13280010003900Φ1000Φ1081001513622Χ132
      DSJ100/80/2Χ16080010003.151100Φ1000Φ1331001513622Χ160
      DSJ100/80/2Χ20080010003.151300Φ1000Φ1331301513622Χ200
      DSJ100/80/2Χ25080010003.151700Φ1000Φ1331301513622Χ250
      DSJ100/80/2Χ31580010003.152100Φ1000Φ1331301513622Χ315
      DSJ120/100/2Χ75100012002600Φ630Φ108501515622Χ75
      DSJ120/180/2Χ200180012003.3650Φ1080Φ1331301515622Χ200
      DSJ120/200/3Χ250200012003.31100Φ1080Φ1331301515623Χ250
      DSJ120/150/2Χ315150012003.31200Φ1080Φ1331301515622Χ315


      注:嵩阳煤机拥有百名高级工程师与资深技工,可根据用户要求定制DSJ可伸缩带式输机
